CAD Reconstructor AI
Превращает фотографию или скан чертежа в готовый DXF-файл с правильным масштабом
Готово 3 из 5 · В работе: Зелёная сборка и выпуск 0.8.0
Скриншоты и макеты

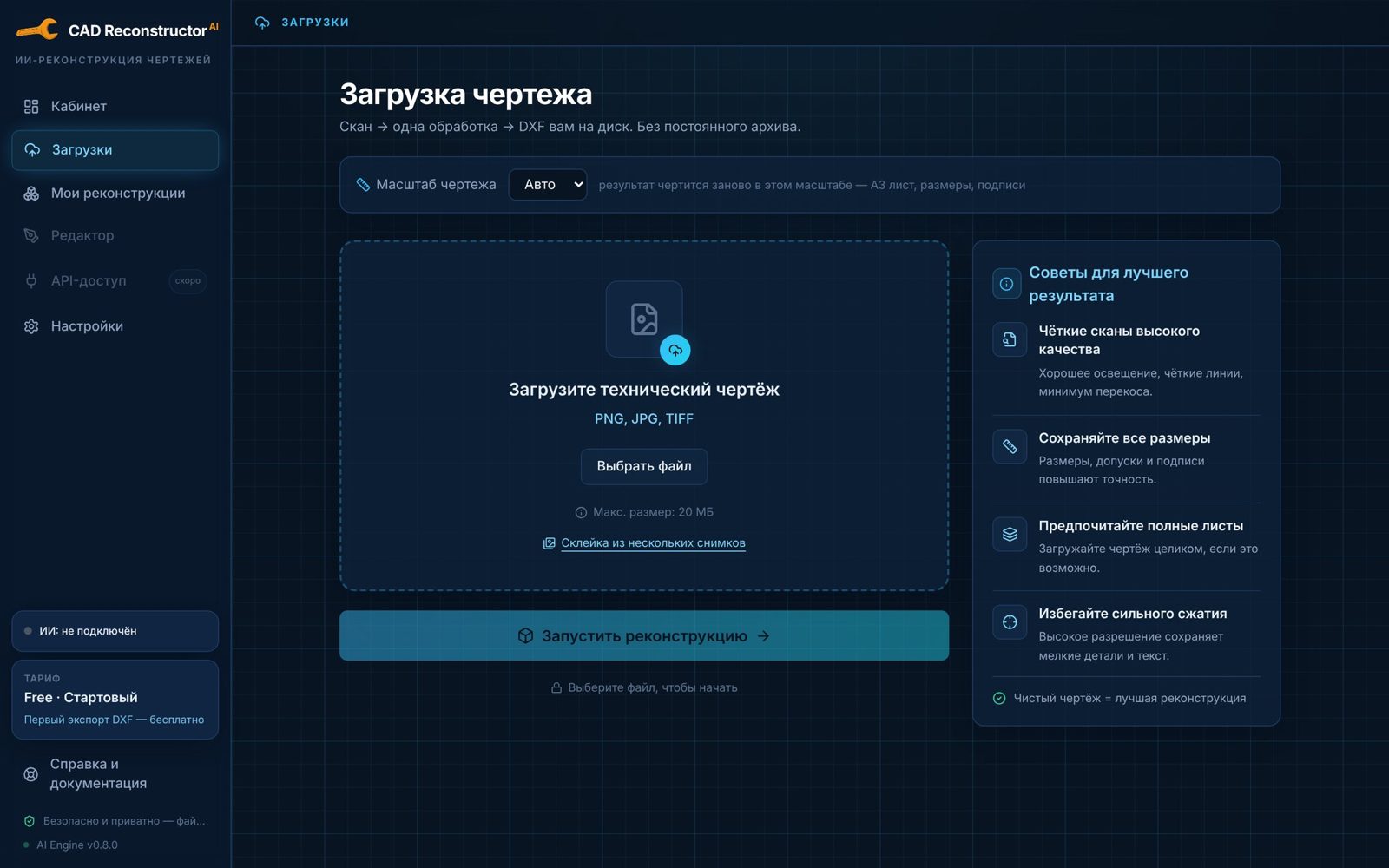

Загрузка чертежа: выбор файла и масштаба

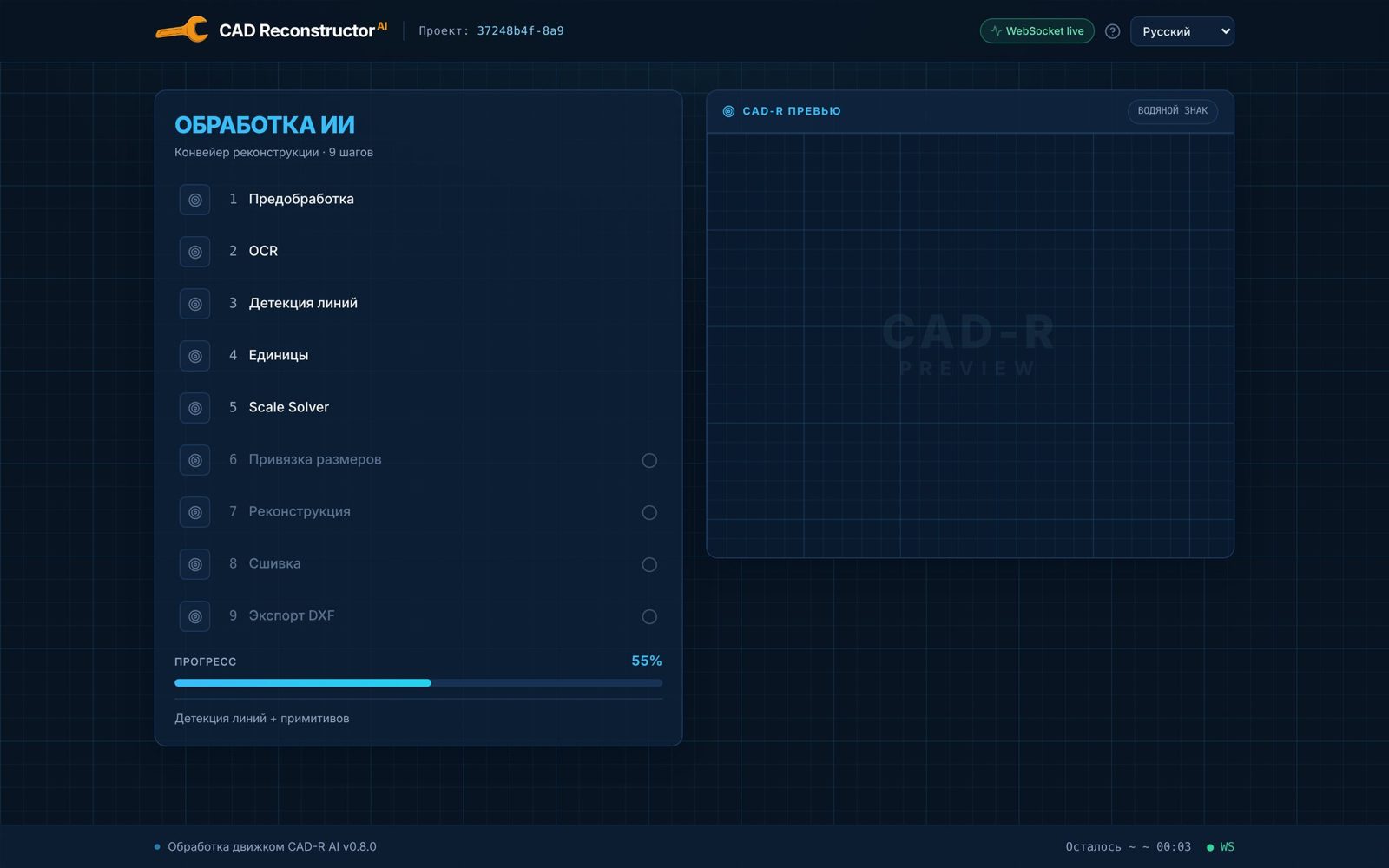

Обработка: девять шагов конвейера реконструкции

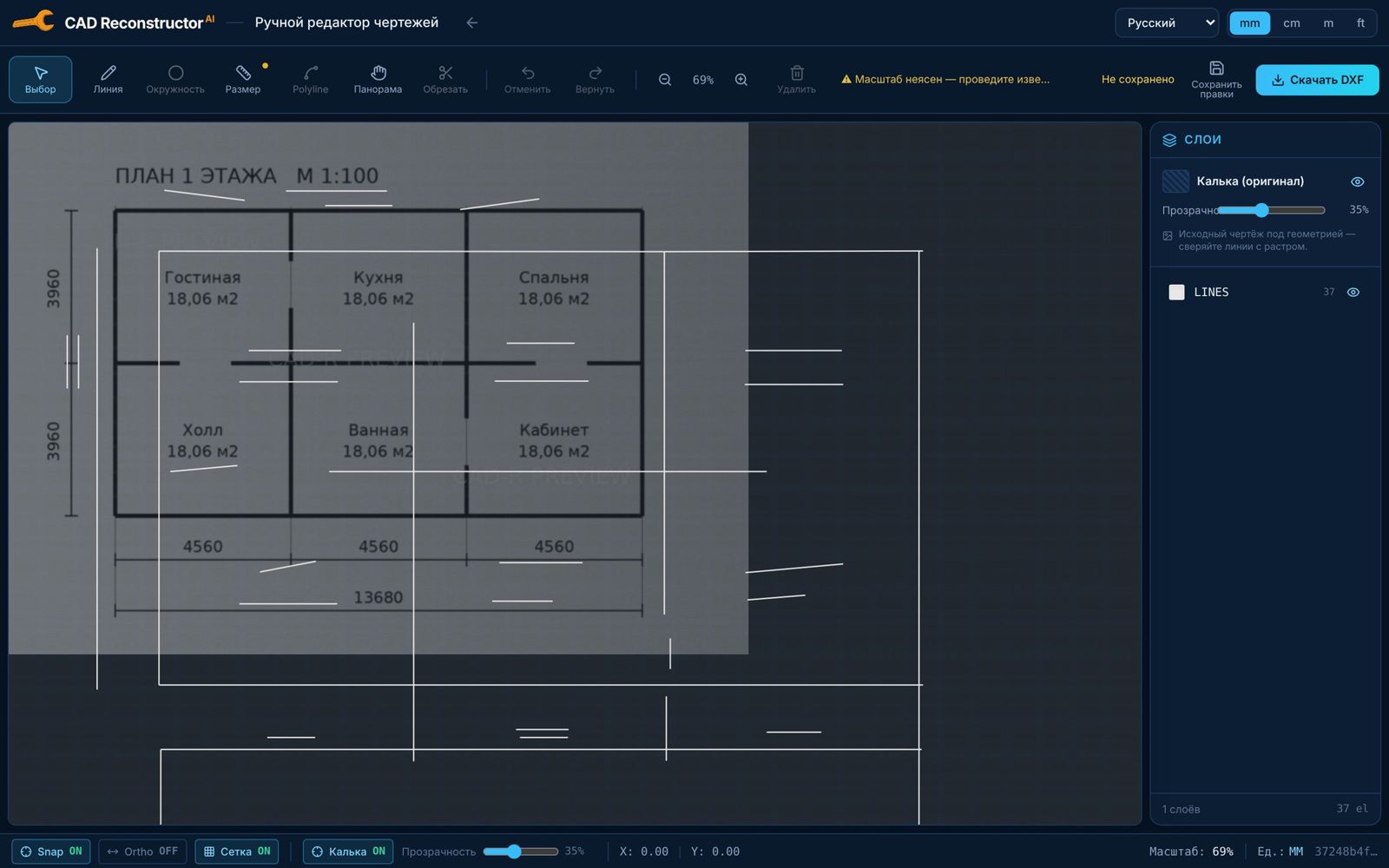

Ручной редактор: распознанные линии поверх исходного плана

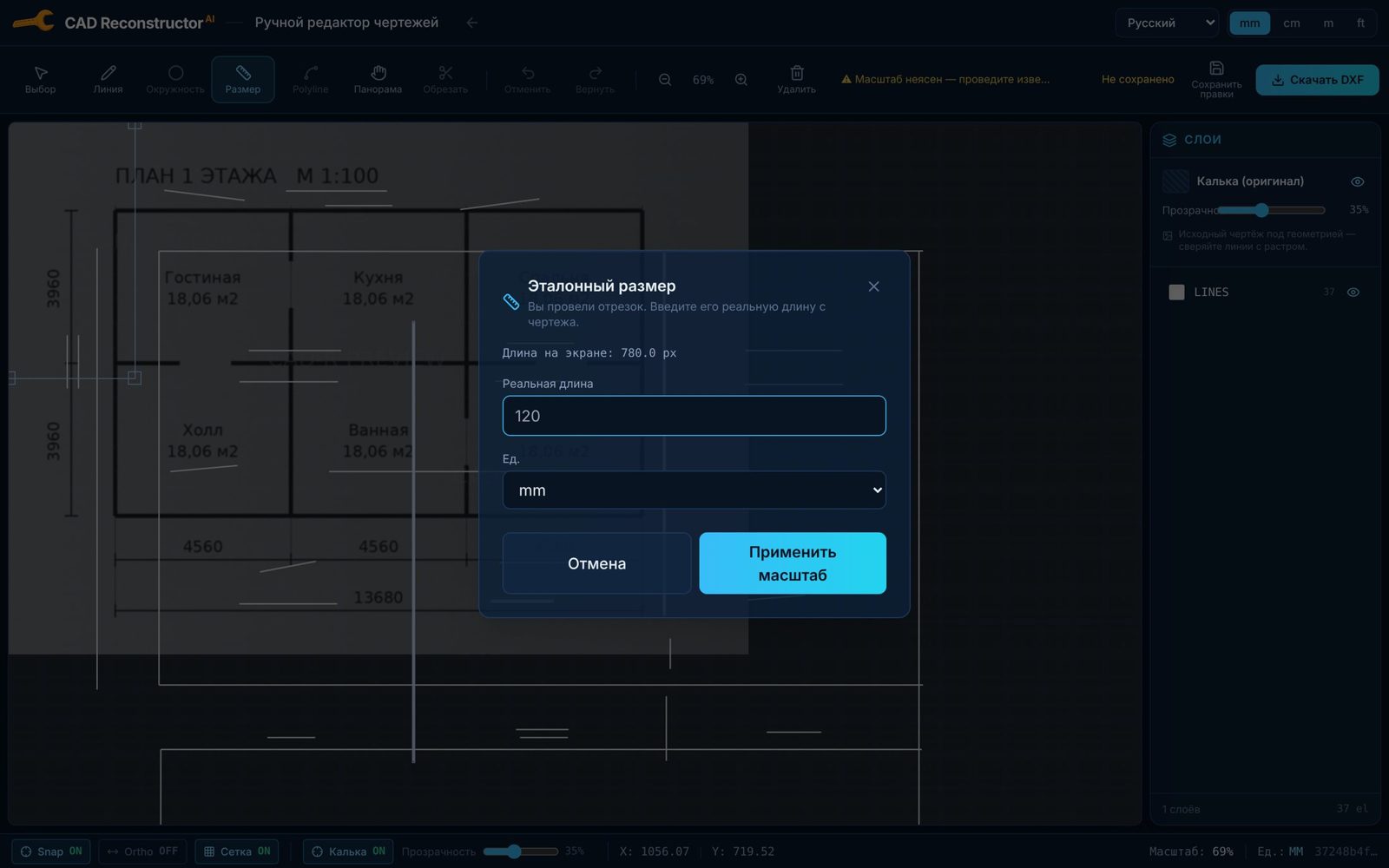

Калибровка масштаба по эталонному размеру

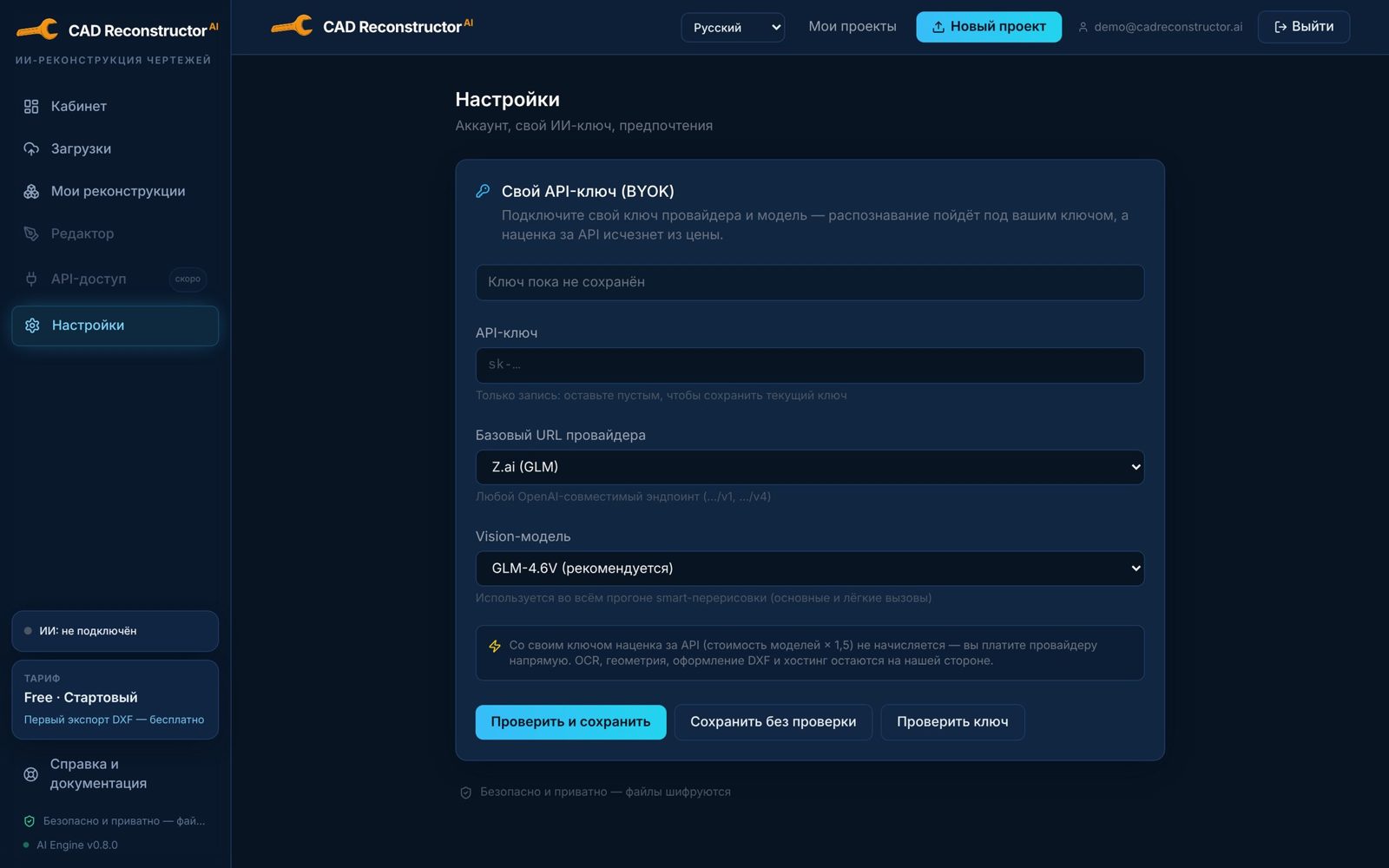

Настройки: подключение собственного ключа ИИ-провайдера
Веб-сервис принимает фотографию или скан плоского технического чертежа (например, поэтажного плана) и выдаёт чистый DXF-файл, который открывается в AutoCAD и аналогах. Ценность не в обводке пикселей, а в восстановлении смысла: система читает размерные числа, по ним вычисляет реальный масштаб и перечерчивает план заново — стены с толщиной, двери, окна, подписи помещений, размерные цепочки. Два движка на выбор: классическое компьютерное зрение для чистых сканов и зрительная языковая модель для фотографий бумажных и рукописных планов. Оформление выпускается по нормам ЕСКД, ГОСТ и СПДС: рамка, штамп, координационные оси, экспликация помещений.
Что есть
- Два движка реконструкции на выбор с автоматическим откатом на классический при сбое модели
- Масштаб выводится по распознанным размерам, а источник масштаба записывается в отчёт
- Оформление по ЕСКД, ГОСТ и СПДС — рамка, штамп, оси, штриховка, экспликация
- Склейка от 2 до 12 перекрывающихся снимков большого чертежа в одно изображение
- Съёмка с камеры телефона прямо из браузера
- Онлайн-редактор с подложкой-калькой, слоями и калибровкой масштаба по известному отрезку
- Отчёт о качестве с честным вердиктом — при ненадёжном масштабе выдача блокируется до ручной калибровки
- Поштучная оплата, первый файл бесплатно
Особенности
- Масштаб не угадывается, а выводится с доказательством — размеры группируются в цепочки и принимаются, только если сумма отрезков сходится с общим размером
- Результат оформлен по национальным стандартам черчения, а не просто геометрически верен
- Запрет на «успешный мусор» — при неубедительном результате система честно помечает работу как требующую проверки
Чего ещё нет
- Публичного демо и развёртывания нет
- Нет выпущенных версий (0.8.0 указана только в файлах проекта)
- Поддерживаются только плоские планы — без 3D, узлов, разрезов и машиностроительных чертежей
Ход работы
- Сквозной путь от загрузки до скачивания DXFГотово
- Оформление по ЕСКД, ГОСТ и СПДСГотово
- Склейка больших чертежей и съёмка с телефонаГотово
- Зелёная сборка и выпуск 0.8.0В работе
- Публичное развёртывание и первые пользователиВ планах
Следующий шаг: Сборка уже зелёная. Осталось выпустить версию 0.8.0.
Стек
- Python
- TypeScript
- FastAPI
- SQLAlchemy
- Celery
- OpenCV
- Shapely
- ezdxf
- PaddleOCR
- React
- Vite
- Fabric.js
- PostgreSQL
- Redis
- Docker Compose
- nginx
- GitHub Actions
- Vision-language model through an OpenAI-compatible interface
- PaddleOCR and EasyOCR
